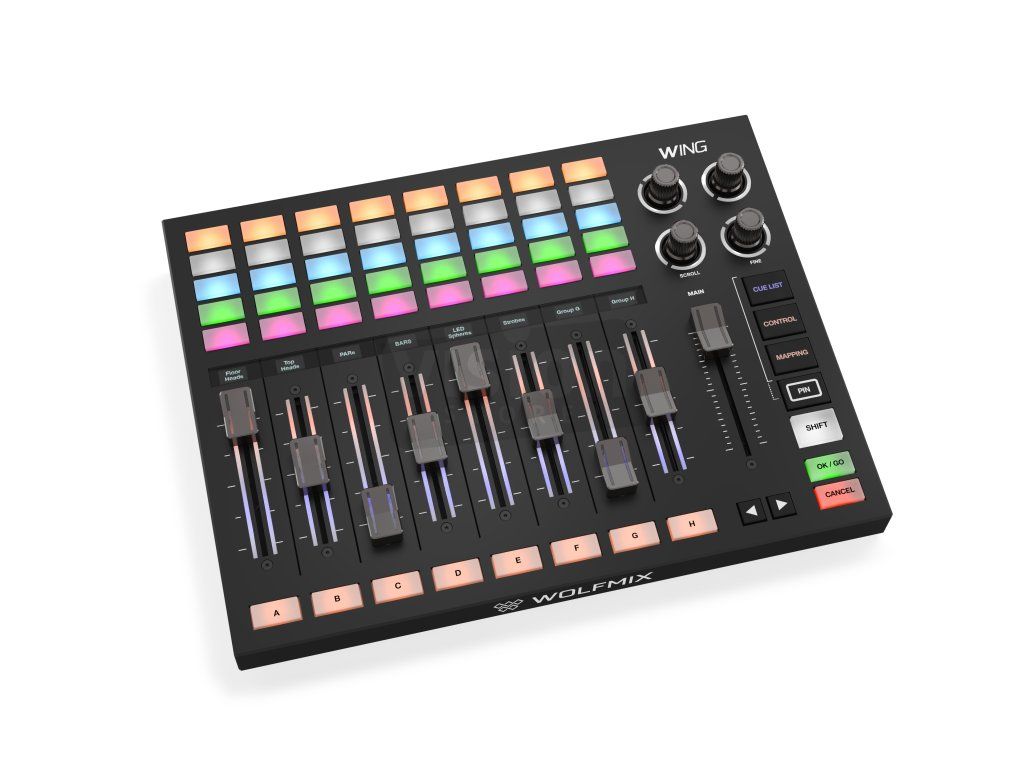

Wolfmix WING

Navrženo pro pódium. WING je doplňkem k malému, ale výkonnému modelu W1.
Rozdělte svou sestavu pomocí podskupin (SUBGROUPS), naplánujte choreografii show pomocí seznamu scén (CUE LIST), dolaďte detaily pomocí ovládacích prvků (CONTROL) a přizpůsobte si systém pomocí mapování (MAPPING).

Hardwarové vlastnosti

• 8 motorizovaných faderů – pohybují se nad výraznými světelnými vodítky a jsou zakončeny krytkami citlivými na dotyk (kapacitní snímání).
• 8 OLED displejů – pro jasnou identifikaci parametrů jednotlivých kanálů/pásů.
• Matice tlačítek 8 x 5 – zobrazení všech 8 skupin najednou na rozšířené pracovní ploše.
• 8 tlačítek skupin – rozbalení nebo filtrování skupin pomocí vyhrazených tlačítek.
• Hlavní fader – ovládání celkového výstupu.
• 4 XLR konektory – 2x 5pinový a 2x 3pinový XLR konektor umožňují obsluhu až 4 DMX univerzí.
• Ultra přenosný – WING je nejkompaktnější světelný pult s motorizovanými fadery na světě; jeho půdorys je jen o něco větší než list papíru formátu A4 a váží pouhých 1,5 kg.
• Vyhrazená tlačítka OK/GO a CANCEL – dvě fyzická tlačítka pro rychlý přístup k běžným funkcím.
• 4 enkodéry – vyhrazené enkodéry pro hrubé (Scroll) a jemné (Fine) nastavení a 2 programovatelné enkodéry.
• Tlačítka pro přepínání stránek (vlevo a vpravo) – navigace mezi různými stránkami matice a faderů.

Síla spojení!

Propojte WING s modelem W1 a vytvořte jeden integrovaný systém. Přechody mezi režimy jsou plynulé. Motorizované fadery zařízení WING doplňují dotykový displej modelu W1; díky společnému výkonnému jádru pro ovládání paprsků (beam engine) obě zařízení dohromady zpřístupňují až 8 DMX univerzí.
Dvě zařízení, jeden nástroj.

Režimy WING
CUE LIST (Seznam scén)
Naplánujte choreografii své show.
Pomocí funkce CUE LIST můžete postupně přehrávat sadu presetů (předvoleb) odpovídajících jednotlivým skladbám, scénám či dějstvím.
Sestavte seznam scén výběrem presetů vhodných pro daný okamžik. Můžete vrstvit až pět presetů současně,
přičemž každý z nich ovládá jiný prvek – například jeden barvu a druhý pohyb. Jediným stisknutím
vyhrazeného tlačítka OK/GO spustíte další scénu.
Nastavte časy prolínání (fade) a výdrže (hold), přecházejte mezi scénami automaticky nebo se řiďte časovým kódem MIDI,
aby osvětlení zůstalo synchronizované se zbytkem produkce.
CONTROL (Ovládání)
Zaměřte se na detaily.
Režim CONTROL rozmístí všechna vaše světla do matice ovládacích prvků WING. Vyberte jedno či více světel
z libovolné skupiny a nastavte je pomocí faderů. Jakmile dosáhnete požadovaného vzhledu scény, stiskněte OK/GO a uložte jej
přímo do presetu.
Zvolte, které parametry budou přiřazeny ke konkrétním faderům, abyste měli potřebné ovládací prvky vždy
po ruce. Díky skupinovým filtrům, rolovacímu enkodéru a výběrovým makrům rychle najdete a vyberete
přesně ta světla, která potřebujete.
Díky možnosti provést až 32 individuálních úprav v rámci jednoho presetu můžete vytvářet scény s takovou úrovní detailů,
jaká dříve nebyla možná.
MAPPING (Mapování)
Realizujte svou vizi.
Každý má svůj vlastní způsob vedení show, proto vám funkce Mapping umožňuje sestavit ovládací plochu
přesně podle vašich potřeb. Přiřaďte funkce W1 k faderům a tlačítkům matice napříč čtyřmi stránkami
a uspořádejte je tak, jak vám to při práci nejlépe vyhovuje.
Jednu stránku můžete vyhradit pro stmívače a presety, další pro parametry efektů a jinou
pro cokoli dalšího, co vaše show vyžaduje. Prvky, které ponecháte bez přiřazení, odesílají obecnou zprávu MIDI,
takže tyto fadery a tlačítka mohou ovládat váš externí hardware a software kompatibilní s MIDI,
včetně audio a video techniky.
Kombinujte funkce napříč čtyřmi stránkami a WING se stane jediným ovládacím pultem,
z něhož budete řídit celou show.

PODSKUPINY
Rozděl a panuj.
Každá skupina se nyní dělí na osm podskupin, takže můžete vybrat konkrétní světla a
ovládat je samostatně. Rozdělte svá světla typu „uplight“ na levou, střední a pravou část pódia
a poté rozsviťte jednu stranu, aniž byste měnili nastavení ostatních.
Podskupiny umožňují rozdělit i ovládání jediného svítidla. U pohyblivé hlavy s pixelovým
prstencem může být paprsek v jedné podskupině a prstenec ve druhé, což vám dává
možnost ovládat každou část zvlášť.
Díky propojení jednotek WING a W1 fungují podskupiny v celém systému. Můžete je
bleskově aktivovat (funkce Flash), izolovat (Solo) nebo na ně aplikovat efekty (FX)
ze všech hlavních režimů W1.
VYLEPŠENÉ REŽIMY W1
Vše ostatní je nyní ještě lepší.
WING vylepšuje všechny původní režimy W1 tím, že zpřístupňuje ovládací prvky
relevantní pro právě prováděnou úlohu.
V režimech COLOR FX, MOVE FX a BEAM FX se parametry přenášejí přímo na fadery,
takže úprava efektu spočívá v jednoduchém pohybu rukou, nikoli ve zdlouhavém hledání.
Všech osm skupin máte neustále před sebou, takže nemusíte přepínat stránky, abyste
našli tu, kterou právě potřebujete. Stisknutím příslušného tlačítka skupiny rozbalíte
barvy, pozice a goba do matice ovládacích prvků jednotky WING.
Při úpravě barvy nastavujete jednotlivé složky pomocí faderů; při úpravě pozice
získáte přístup k funkcím pan, tilt, fan a cross.
Ovládání přes MIDI
WING spolupracuje s jakýmkoli zařízením či softwarem podporujícím MIDI. Připojte WING
k počítači přes USB-C, načtěte MIDI mapu pro svůj software a jako zdroj vyberte WOLFMIX-WING.
Pokud pro váš software neexistuje předpřipravená mapa, využijte funkci „learn“ (učení)
a přiřaďte fadery a tlačítka matice jednotky WING ručně.

Specifikace
Doprava
EAN: 3760044450571
Hmotnost jednotky: 1,56 kg
Rozměry jednotky: 220 x 290 x 57 mm
Čistá hmotnost vnitřního kartonu: 1,56 kg
Hrubá hmotnost vnitřního kartonu: 2,0 kg
Rozměry vnitřního kartonu: 220 x 250 x 90 mm
Počet kusů ve velkém kartonu: 5 ks
Čistá hmotnost velkého kartonu: 10 kg
Hrubá hmotnost velkého kartonu: 10,6 kg
Rozměry velkého kartonu (D x Š x V): 345 x 265 x 460 mm
Max. počet vrstev při stohování: 4
Provozní napětí: 15 V (3 A)
Hardware
Rozměry a hmotnost
220 x 290 x 57 mm – 1,5 kg
8,66 x 11,42 x 2,24 palce – 3,31 libry
Komponenty
Fadery
- 8 motorizovaných faderů s galvanicky pokovenými kapacitními dotykovými hmatníky
- 8 světlovodů; 4 RGB LED na fader pracující v režimu jedné nebo dvou barev
- Jeden hlavní fader
Displeje
- 8 modulů s monochromatickým OLED páskem
- 64 x 32 pixelů
Tlačítka
- 57 silikonových tlačítek s RGB LED podsvícením a matnou povrchovou úpravou (oil finish)
●
Matice 8 x 5
●
8 x výběr skupiny

●
●
●
●
●
●
3 x režim (Cue List, Control, Mapping)
2 x stránkování (Paging)
OK/GO
Cancel (Zrušit)
Shift
Pin
Enkodéry
- 1 x s aretací (krokový)
- 3 x bez aretace (plynulý)
- Galvanicky pokovené hmatníky
- Samostatný enkodér SCROLL (s aretací)
- Samostatný enkodér FINE pro jemné nastavení (bez aretace)
DMX
- 2 x 3pinový konektor DMX OUT XLR
- 2 x 5pinový konektor DMX OUT XLR
- Každý port lze libovolně přiřadit k jakémukoli z dostupných DMX vesmírů
USB
- Napájení přes USB-C – 15 V, 3 A
- Datové USB-C
- USB-A – připojení a napájení jednotky Wolfmix W1
Šasi
- ABS plast
- Ocelová základní deska s práškovým nástřikem a uchycením VESA 100 mm (M4, max. 6 mm)
Zpracování
- 220MHz procesor s jádrem ARM
- 8 MB RAM
- 16 MB Flash
- Samostatný druhý procesor ovládající sekci motorizovaných faderů
Funkce
Nastavení
- Pro nastavení osvětlení a synchronizaci projektů vyžaduje jednotku Wolfmix W1
- Samostatný provoz (není potřeba počítač)
- Samostatný provoz – jako univerzální MIDI kontrolér a jako samostatný kontrolér osvětlení

Synchronizace se zařízením W1
- Projekty se automaticky přenesou po připojení k W1
- Tlačítko PIN slouží k uzamčení režimů WING (Cue List, Control nebo Mapping), což umožňuje
zachovat nastavení těchto režimů i při samostatném používání W1
Cue List (Seznam scén)
- Až 5000 scén (cue)
- Až 1000 scén v jednom seznamu
- Až 100 seznamů scén
- Možnost vrstvení až 5 presetů v jedné scéně (pokud využívají různé části/parametry)
- Doba výdrže (Hold time)
- Doba přechodu (Fade time)
- Automatický přechod na další scénu
- Manuální přechod na další scénu tlačítkem OK/GO
- Manuální náběh scény (fade-in) pomocí motorizovaných faderů
- Pozastavení a obnovení probíhajícího přechodu tlačítkem Cancel nebo uchopením faderu
příslušné scény
- Smyčkování seznamu scén
- Vstup MIDI Time Code (MTC) s možností nastavení času spuštění (podle denního času)
pro každý seznam scén
Control (Ovládání)
- Výběr až 680 svítidel v rámci matice
- Využití výběrových maker: Vše, Žádné, Sudé, skupina, podskupina nebo invertování výběru
- Filtrování podle skupin pomocí tlačítek skupin
- Okamžité ovládání parametrů: Dimmer, Barva (červená, zelená, modrá, bílá, jantarová, UV, limetková),
Pozice (Pan/Tilt, 16bit), Zoom, Iris, Focus, rotace goba a rotace hranolu
pomocí bloků faderů
- Ukládání úprav ovládání do presetů – až 32 úprav na preset
- Odstranění všech úprav
- Resetování jednotlivých parametrů v rámci úpravy
- Přizpůsobení rozložení parametrů na 2 stránkách
Mapping (Mapování)
- 4 přiřaditelné stránky s maticí tlačítek 8 x 5
- 4 přiřaditelné stránky s 8 motorizovanými fadery
- 2 přiřaditelné enkodéry
- Společná změna stránek pro fadery i matici tlačítek
- Kombinace přiřazených parametrů W1 a obecného MIDI výstupu pro ovládání externího softwaru
nebo hardwaru
- Parametry dostupné pro mapování
- Skupinový dimmer (8 skupin + master)
- Skupinové Solo (8)
- Skupinový Flash (8)

- Předvolba (200)
- Přednastavená stránka (10)
- Živý střih (80)
- Makro (3)
- Flash — BPM Tap, Wolf, Strobe, Blinder, Rychlost, Blackout, Kouř, Intenzita kouře,
Rychlost stroboskopu
- Obecné - Vyberte Předvolba, Předchozí předvolba, Další předvolba, Ruční BPM
- Manuální DMX (kterýkoli z až 4096 výstupních kanálů)
- Efekty - Rychlost, Fáze, Velikost, Zeslabování barev, Pohyb a Beam FX, plus Fan on Move
FX, pro oba efekty v každém modulu (celkem 26)
- Seznam tág (100)
- Generický výstup MIDI kontroleru - posílá jakýkoli ovládací prvek, který není přiřazen k funkci Wolfmix
a přijímá MIDI
- Jmenovky ve WTools
- Vyberte barvu proužku ve WTools
- Bez načteného projektu se WING ve výchozím nastavení chová jako obecné MIDI ovládací zařízení
Paprskový motor
WING obsahuje výkonný paprsek W1 a tak zahrnuje všechny níže uvedené W1
funkce
Nastavení
- Samostatný (není potřeba počítač)
- Kompatibilní s jakýmkoli DMX zařízením
- Až 4 DMX vesmíry, 2048 kanálů (vyžaduje se doplněk pro vesmíry 3 a 4)*
- Při fúzi WING s W1 lze použít až 8 DMX vesmírů
- Až 680 svítidel a 1500 paprsků
- Až 50 typů svítidel
- Až 5000 funkcí příslušenství (barva/gobo atd.)
- 8 skupin zařízení, každá je dělitelná do 8 podskupin
- Až 100 projektů nebo 3,5 MB dat (podle toho, co nastane dříve)
- 30000+ dostupných zařízení (3000+ na ovladači)
- DMX adresa, pořadí zařízení a skupinové nastavení
- Použití jako DMX splitter s mapováním vesmíru DMX
- Zálohujte a obnovujte projekty a zařízení z USB flash disku přes W1
Palety a FX
- Modul Color FX s 5 typy efektů a 16 definovatelnými barvami
- Move FX modul s 8 typy efektů
- Beam FX modul se 7 typy efektů
- Každý FX modul je schopen generovat dva efekty
- 6 bleskových tlačítek pro ovládání speciálních efektů, stroboskopu, svítidla, rychlosti, zatemnění a kouře
- Statická paleta barev s 20 uživatelsky definovatelnými barvami na skupinu a ovládáním přechodu

- Paleta statických pozic (20 uživatelsky definovatelných pozic na skupinu) s funkcemi fade, fanning a cross
- Paleta gobo efektů (20 uživatelsky definovatelných gobo vzorů na skupinu)
- 80 přejmenovatelných tlačítek pro živé úpravy s režimem spouštění „flash“ a funkcí „Park“
- 200 přejmenovatelných presetů pro ukládání stavů (snapshotů) s nastavením časování hold a fade
- Režim přehrávání presetů: všechny presety, sloupec, řádek, stránka s 20 presety nebo náhodný výběr
Ovládání a synchronizace
- Skupinové a hlavní (master) stmívání s akcelerací enkodéru
- Skupinové funkce FLASH, FULL a Blackout
- 16bitové ovládání pohybu (Pan/Tilt)
- Ovládání LED lišt s více paprsky (multi-beam)
- Synchronizace efektů (FX) s rytmem hudby (mikrofon nebo linkový vstup)
- Synchronizace tempa (BPM) efektů pomocí Ableton Link, OS2L, BPM TAP a MIDI Clock
- Parametry efektů: rychlost, fáze, pořadí, velikost, fade, rozptyl (fan) a blikání (flick)
- Živé ovládání referenčního bodu pohybových efektů
- Globální ovládání rychlosti a zmrazení (freeze) efektů
- Mapování DMX vstupu na skupinový stmívač a přiřazení k výstupním kanálům (vyžaduje doplněk)*
- WLINK – synchronizace s dalším kontrolérem Wolfmix (vyžaduje doplněk)*
- Spouštění příkazů z MIDI kontroléru
Vestavěné nástroje (ovládané přes dotykový displej)
- Editor svítidel (Fixture Builder)
- Nástroj pro kalibraci svítidel (omezení rozsahu pohybu u pohyblivých hlav)
- Dotyková mřížka pro polohování (XY)
- Dotykový výběr barev (RGBWAUL)
- Sekvencer v reálném čase pro tvorbu efektů paprsku a pohybu
- Živý náhled hodnot DMX s možností přepsání výchozích hodnot a testerem DMX kanálů
- Editor paprsku (Beam Editor) pro úpravu minimálních a maximálních hodnot v generovaných efektech
Další užitečné funkce
- Kalibrace míchání barev (RGB, bílá, jantarová, limetková, UV) s automatickým převodem na pevné barevné kotouče
- Časované uvolnění tlačítek flash a presetů
- Funkce FLIP pro obrácení pořadí paprsků
- Funkce SPLIT pro rozdělení lišt s více efekty
- Zabezpečení heslem: uzamčení celého kontroléru, uzamčení úprav nebo uzamčení v režimu presetů
- Zálohování projektů a nastavení svítidel Aplikace WTOOLS
- Offline 3D vizualizace pomocí funkcí Easy View a WTOOLS přes USB (vyžaduje zakoupení doplňku)*
- Automatická obnova aktivního projektu (není nutné ruční ukládání)
- Možnost importu různých konfigurací svítidel do téhož projektu
- Spuštění za méně než 2 sekundy; zahájení vysílání DMX signálu za méně než 1 sekundu (pokud je projekt synchronizován)
- Režim obnovy firmwaru pro případ kritické poruchy
*Některé funkce vyžadují zakoupení doplňku prostřednictvím aplikace WTOOLS.
